銅米搖床振動機構的制作方法

【技術領域】

1、本實用新型屬于廢舊線纜回收設備技術領域，尤其涉及一種分離廢舊線纜中的銅和雜質的銅米機，具體是銅米搖床振動機構。

【背景技術】

2、目前廢舊線纜回收工作較為繁重，一些廠家回收廢舊電纜的方式有:手工剝皮、焚燒方式，存在一下缺陷，I)手工剝皮對于一般大小的線纜可操作，對于直徑較大或直徑較小的線纜手工剝皮無法實施或很難實施;2)手工剝皮的方式對于回收大量線纜來說效率低，導致人工成本增加，經濟效益低;3)焚燒方式污染環境比較嚴重，線纜外層的絕緣橡膠含有大量的鹵素，在燃燒時煙里有毒，破壞環境。

3、現有采用搖床進行回收粉碎的線纜，通過搖床的分流機構實現對銅、橡膠和其他雜貨分離，獲取銅和橡膠。現有的振動機構在工作時幅度不好控制，出現振動過慢、幅度過小，振動容易偏移，導致?lián)u床上粉碎線纜在分離不夠完整。

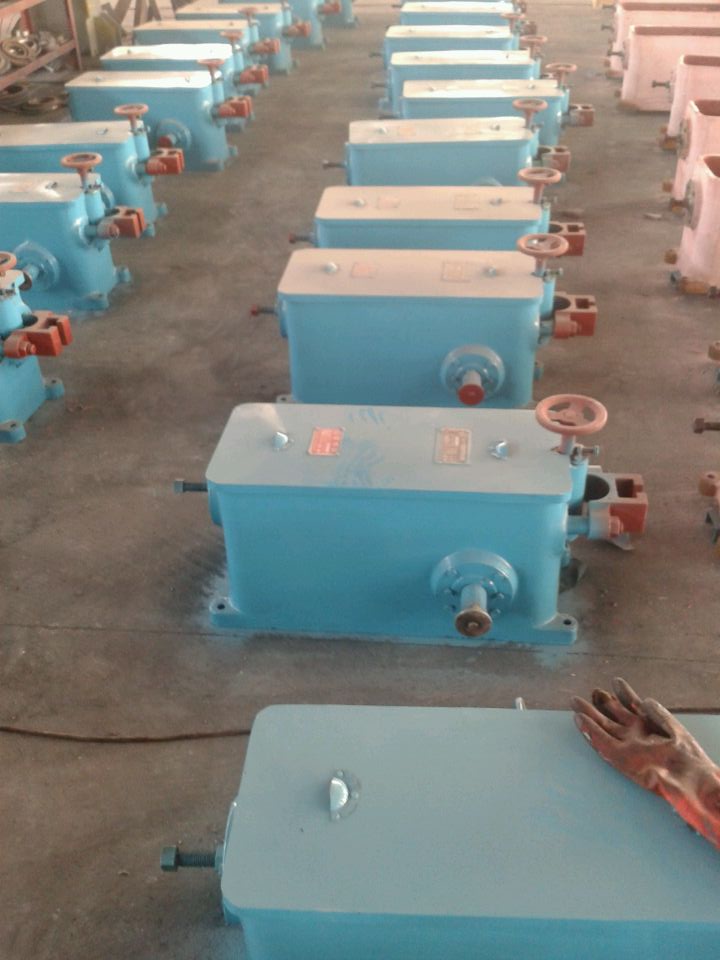

銅米搖床

【實用新型內容】

4、本實用新型的目的在于提供一種銅米搖床振動機構，在床體的床頭外安裝有振動馬達，振動馬達自床頭向床尾振動，便于銅米搖床分離粉碎線纜。

5、為解決上述技術問題，本實用新型的技術方案為:

6、銅米搖床振動機構，處在床體下對床體有振動作用，其特征在于，包括有處在床體下的一對平行的振動支架，振動支架在床體的床頭外安裝有振動馬達，振動支架在床體的床頭和床尾的正下方分別安裝有沿床體寬度方向的一對支撐板，支撐板兩端安裝有彈性墊，彈性墊伸出有栓柱與床體連接;一對支撐板之間有彈性支撐件，支撐件底部連接有橫向穿過振動支架的調節件。

7、進一步的有，所述調節件包括穿過振動支架的調節桿和調節桿末端的調節把手。

8、與現有技術相比，本實用新型的有益效果

9、本實用新型的振動馬達位于床體的床頭外，在工作時可對床體在床頭向床尾振動，床體上的粉碎線纜可順勢向下分離分揀。振動支架上的支撐板能夠起到支撐床體的作用，支撐板上彈性墊能很好的起到振動緩沖作用，很好的控制振動幅度，能使床體上粉碎線纜有序的分離分揀。一對支撐板之間的支撐件起到支撐的作用，支撐件可控制床體的左右振動方向，支撐件由調節件連接控制，這樣在床體外能輕松的控制調節床體的左右振動方向。
