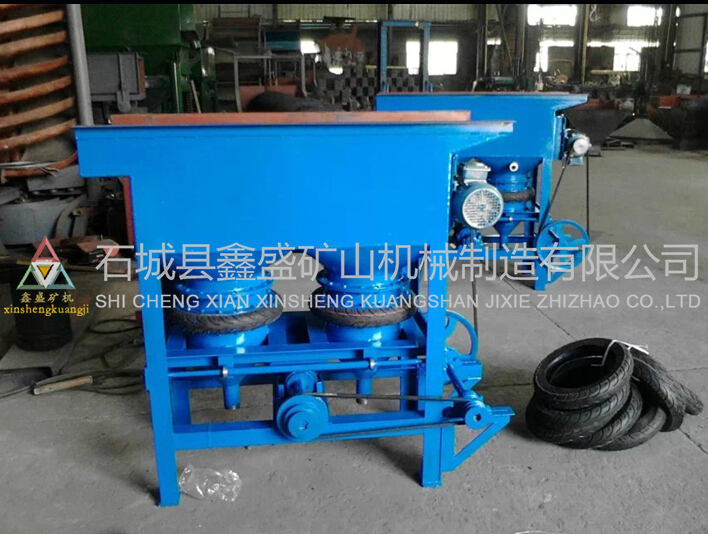

XCT型隔膜式跳汰機

XCT型隔膜式跳汰機chatikurd.com（電話：13763999725黃經理）用于重力選礦，重力選礦是基于礦石的比重不同，在介質中沉降速度亦異，利用礦物重量上的差別，而完成礦?；旌衔锏姆謱舆x別工作。

隔膜式跳汰機適于選別黑色和有色金屬、化學、建筑等方面的實驗研究之用。

技術參數

型號規格	單位	XCT100×150	XCT200×300
跳汰室長度	mm	150	300
跳汰室寬度	mm	100	200
跳汰室數	（個）	2	2
跳汰室面積	m²	0.03	0.06
偏心沖程	mm	≤20	≤32
給礦粒度	mm	≤3	≤6
每分鐘沖次	1/min	420	346
處理能力	kg/h	20-70	≤700
篩下水的較大量	L/S	0.117	0.117
篩上水的較大量	L/S	0.10	0.10
電機功率	kw	0.4	0.75
外形尺寸	mm	752×520×1312	1110×520×1312
重量	kg	150	175

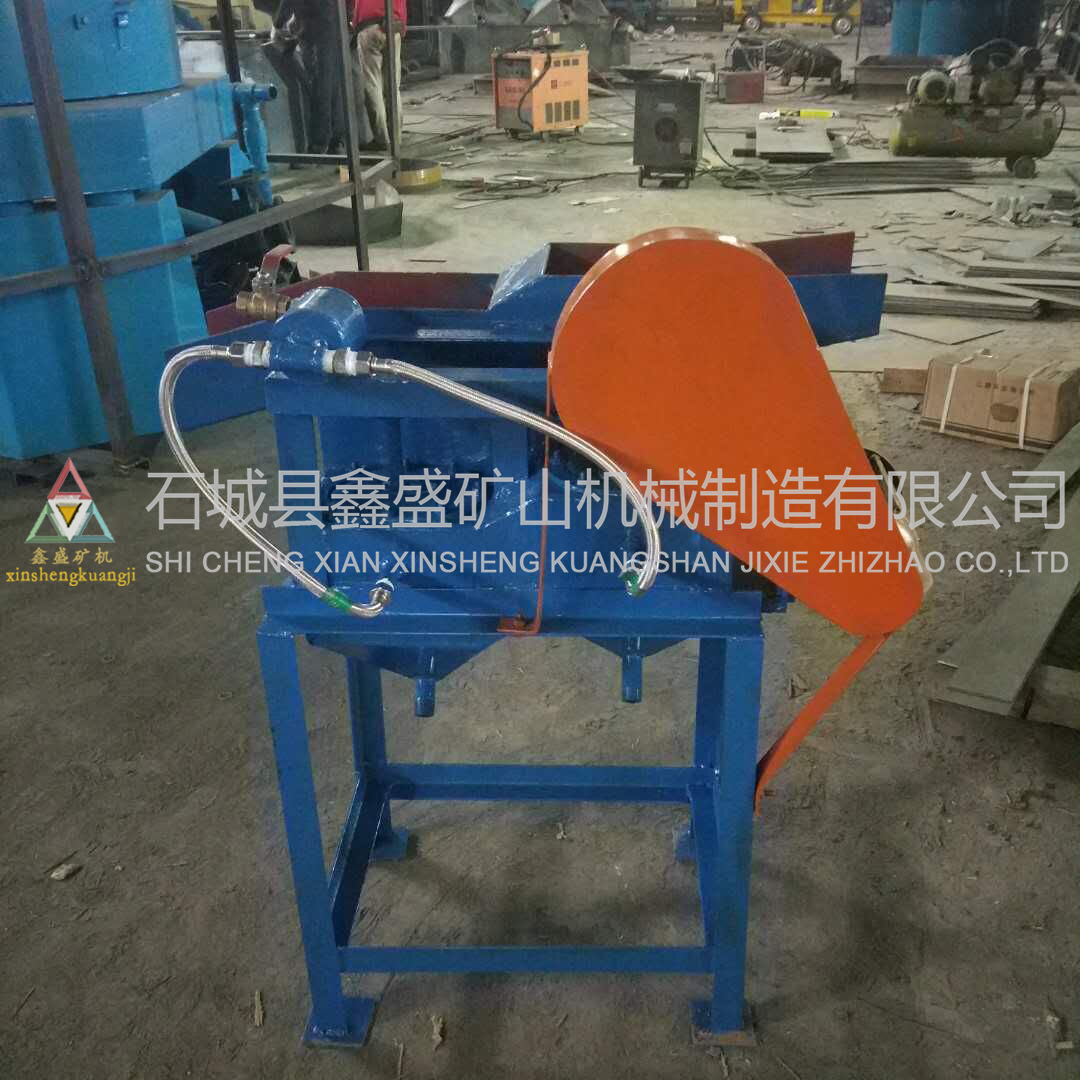

XCT型隔膜式跳汰機

三、結構原理

隔膜式跳汰機，如圖一所示，它上部為長方形，而下部為角錐形的洗礦槽1與2，兩個相連，裝在機架3上構成一體，各槽各有跳汰區A、B和隔膜區C，在

A、B兩區之間用不到底的隔板分開。各槽共助于同一傳動裝置4，配水活瓣5，如圖二所示，及補助水管6，跳汰區上部跳汰過程靠隔膜往復運動造成水的鼓動來進行礦物分選，隔膜下沖時，在篩板下面供給補助水，補助水用配水活瓣5來調節，活瓣5與隔膜7的動作是同步的，當隔膜下降時活瓣關閉，水不進入跳汰機中，但隔膜上升時，活瓣啟開因此，減少了跳汰機內下降水流的作用。

槽體是灰口鐵鑄造而成，隔膜7乃固定在槽體水平鐵墊8上密封而不漏，隔膜借助于偏心連桿9、10及隔膜連桿11與杠桿12相連接，并由杠桿12獲得往復運動，因而在工作室造成相應的鼓動，杠桿又與套在軸13上的偏心連桿相連接，軸14由電動機15，通過三角皮帶16及皮帶輪17代動。

各室的高度不同而成階梯形，原礦經給礦槽18送入跳汰室，基于礦物比重不同，被水驅動而分別排出，沉入下層的是比重大的礦物經過截門19膠管20（膠管長度需根據實際使用條件決定）進入排礦瓶21，在上層比重小的礦物沿溢流槽22流出。

四、安裝與試驗

XCT隔膜式跳汰機安裝在車間平地上或案臺上，若為輔助設備時，或與其它設備相配置時，應考慮到給礦，排礦及檢查修理等工作的方便，跳汰機安裝地點應有220/380伏的電源，補助水壓為0.6-2Kg/㎝2.

當跳汰機安裝完成后應以水平儀進行水平的檢查不得有歪斜現象，接通電源進行空車試驗不少于2小時，如一切順利則進行負荷試車，負荷試車時應以正常操作規程進行，試車結果合格后，再正式投入使用。

每當機器移動，一定要將機器固緊木板上。

五、使用與調整

隔膜式跳汰機的兩個槽是相等的，而安裝高度不同，礦物原料由給礦槽送入跳汰室，籍隔膜作往復運動而獲得鼓動水流，礦物借水力作用而移動。因此，隔膜的沖程大小有很大的意義。

沖程和沖次主要決定于被處理物質的粒度被處理物質越粗，則所需沖程愈大，而沖次愈少，調節隔膜沖程大小時，要考慮到所采用的沖程能保證人工床有很好的活動性，當其他條件相同時，厚的人工床或高的尾板需要較大的沖程以便能克服較大的阻力。

隔膜下沖時人工床在某一時期內，應當成為浮懸狀態，不但不破壞其完整性，當轉為吸入行程時，吸力不應大得使礦粒過分緊密。

為調節隔膜沖程，松開偏心瓦螺釘，調到所需距離后，再重新緊固，同時應注意兩個隔膜的沖程應相等。如圖三

所選礦物達到要求或玻璃瓶注滿礦物后，可將截門關閉，將排礦瓶中礦物取出。

XCT型隔膜式跳汰機

六、潤滑

隔膜式跳汰機具有以下給油點。

1、跳汰機的偏心軸承及各主軸軸承均系滑動軸承，每隔連槽工作8小時注濃厚潤滑油一次。

12、電動機的軸承每隔6個月更換濃厚潤滑油一次。

3、易損件

序號	圖片	名稱		材料	件數
1	54	上鋼瓦		矽鉛黃銅	1
2	55	下鋼瓦		矽鉛黃銅	1
3	41	轉心		矽鉛黃銅	1
4	38	軸		45鋼	1
5	22	橫軸		45鋼	1
6	52	偏心		45鋼 4	1
7	53	偏心套		45鋼	1
8	18	中軸		A3	1
9	35	鏈輪		45鋼	1
10	56	鏈輪	45鋼		1
