搖床設備

所屬分類：選礦搖床
點擊次數：
發布日期：2018/02/08
在線詢價

詳細介紹

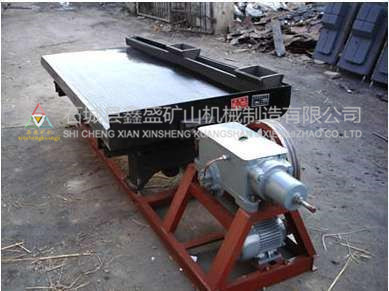

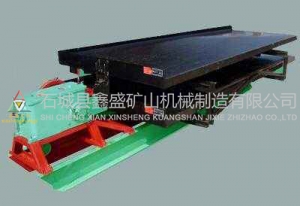

搖床主要由床頭、電動機、調坡器、床面、礦槽、水槽、來復條以及潤滑系統等八個部分組成。

床面的縱向往復運動是通過曲柄連桿式傳動機構來實現的。電動機通過皮帶傳動使大皮帶輪帶動曲軸旋轉，搖桿隨之作上、下運動，搖桿向下運動時，肘板推動后軸和往復桿向后移動，彈簧受到壓縮。床面是通過聯動座和往復桿相連的，所以此時亦使床面作后退運動，當搖桿向上運動時，由于受到彈簧的伸張力推動，床面隨之向前運動。

床面向前運動期間，肘板間的夾角是由大向小變化，肘板端點的水平移動速度則由小向大變化。故床面的前進運動即由慢而快，反之在床面后退時，則由快而慢從而造成了等差運動，這樣可保證床面上的物料向前運動，并進行按比重分選。　床面外形呈直角梯形，在木制框架內，木板沿斜向(與軸線交角45度)拼成平面。床面分漆灰刻槽床面及橡膠床面兩種。漆灰刻槽床面用于選別細泥，橡膠床面則用于選別粗礦。用于選取細泥的搖床面沿縱向有0.5度左右的向下傾斜，用于選別粗砂的搖床則在縱向有1-2度的傾斜，在精礦端抬高。縱向坡度的大小借支撐機構上的螺栓調節。

床面用搖動支撐支承在調坡機構上，搖動支撐使床面在垂直平面內作弧線起伏的前后往復運動，搖動支撐用槽鋼固定在調節座板上，當用手輪通過調節絲桿使調節座板在鞍形座上回轉時，即可調節床面傾角。

根據給礦位置的不同，搖床設備可分為右搖床及左搖床兩種形式。右式搖床的給礦位置對于搖動機構來說在右邊，左式搖床則給礦位置在左邊。

搖床的技術參數

型號	沖程	沖次 (r/min)	給礦粒度	處理量(t/h)	功率	外型尺寸 (mm)	床面尺寸	重量
6S普通搖床	8—36	240—380	0.02—2	15—108	1.1	5600×1855×1560	4450×1855×1546	0.75
6S小槽鋼搖床	8—36	240—380	0.02—2	15—108	1.1	5600×1855×1560	4450×1855×1546	0.9
6S大槽鋼搖床	8—36	240—380	0.02—2	15—108	1.1	5600×1855×1560	4450×1855×1546	1.3
6S大槽鋼搖床雙層	8—36	240—380	0.02—2	15—30	1.5	5600×1855×1560	4450×1855×1546	1.65
2100X1050小搖床	12—28	250—450	0—4	7.2—19.2	1.1	3045×1050×1020	2100×1050×850	0.69
